Обзор системы

Система IndorCulvert предназначена для создания и редактирования проектов водопропускных труб. Программа позволяет создавать несколько вариантов конструкции трубы, по каждому из которых автоматически формируется чертёж и строится трёхмерная модель конструкции. Интерактивное создание полноценного чертежа по всем вариантам делает выбор оптимальной конструкции трубы удобным и наглядным.

Ключевые функции

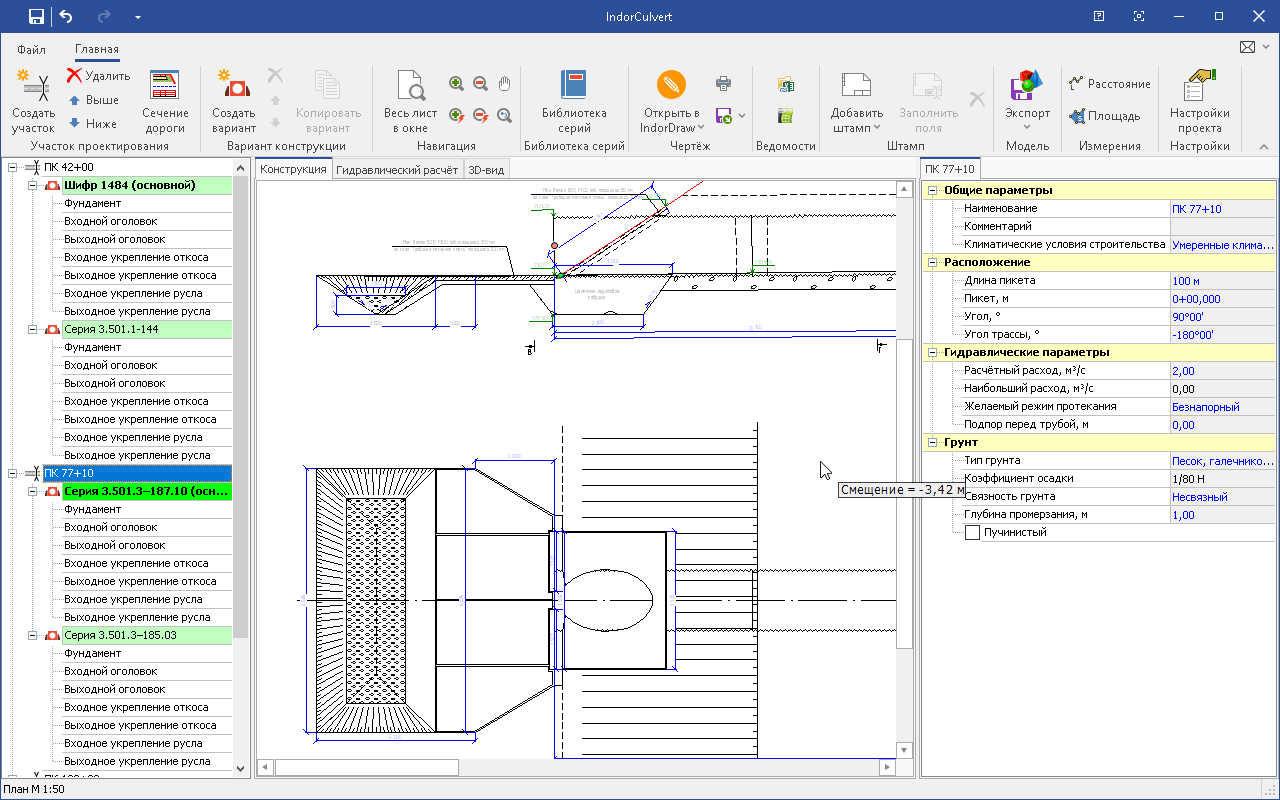

Библиотека типовых серий и вариантное проектирование

  • Поддержка более 20 типовых альбомов для проектирования железобетонных и металлических конструкций различного сечения и диаметра.
  • На каждом участке проектирования можно создавать несколько вариантов трубы и сразу же сравнивать их по формируемым автоматически чертежам и актуальным ведомостям.
Библиотека типовых серий и вариантное проектирование
Библиотека типовых серий и вариантное проектирование

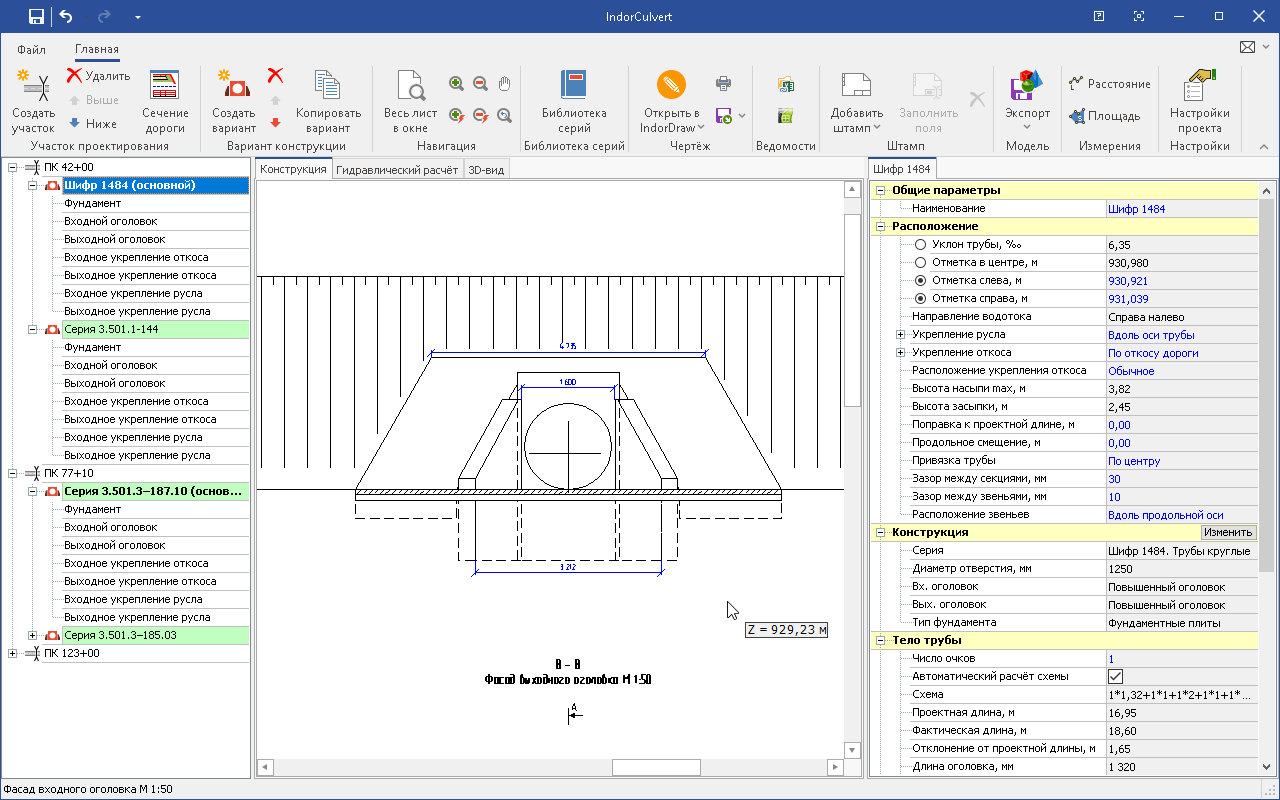

Автоматический подбор конструкции

  • Подбор звеньев и схемы раскладки средней части трубы по ширине и высоте насыпи.
  • Формирование конструкции оголовков исходя из климатических и геологических условий участка строительства.
  • Назначение размеров укреплений с учётом расчётного расхода и высоты подпора на участке проектирования в соответствии с таблицами типовой серии 3.501.1-156 «Укрепления русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб».
Автоматический подбор конструкции
Автоматический подбор конструкции

Гидравлический расчёт

  • Автоматический расчёт основных гидравлических характеристик по заданным параметрам трубы и участка проектирования:
    • режим протекания воды в трубе;
    • критический уклон и глубина;
    • глубина и скорость воды на выходе;
    • ширина и площадь потока.
  • Построение графика водопропускной способности трубы.
Гидравлический расчёт
Гидравлический расчёт

Динамический чертёж

  • Формируемый чертёж трубы включает в себя:
    • вид на плане;
    • продольный разрез тела трубы;
    • чертежи входного и выходного фасадов;
    • поперечный разрез тела трубы;
    • схему строительного подъёма;
    • таблицу с уклонами.
  • Автоматическое обновление чертежа при изменении параметров конструкции.
  • Режимы измерения деталей и получения информации по объектам чертежа.
Динамический чертёж
Динамический чертёж

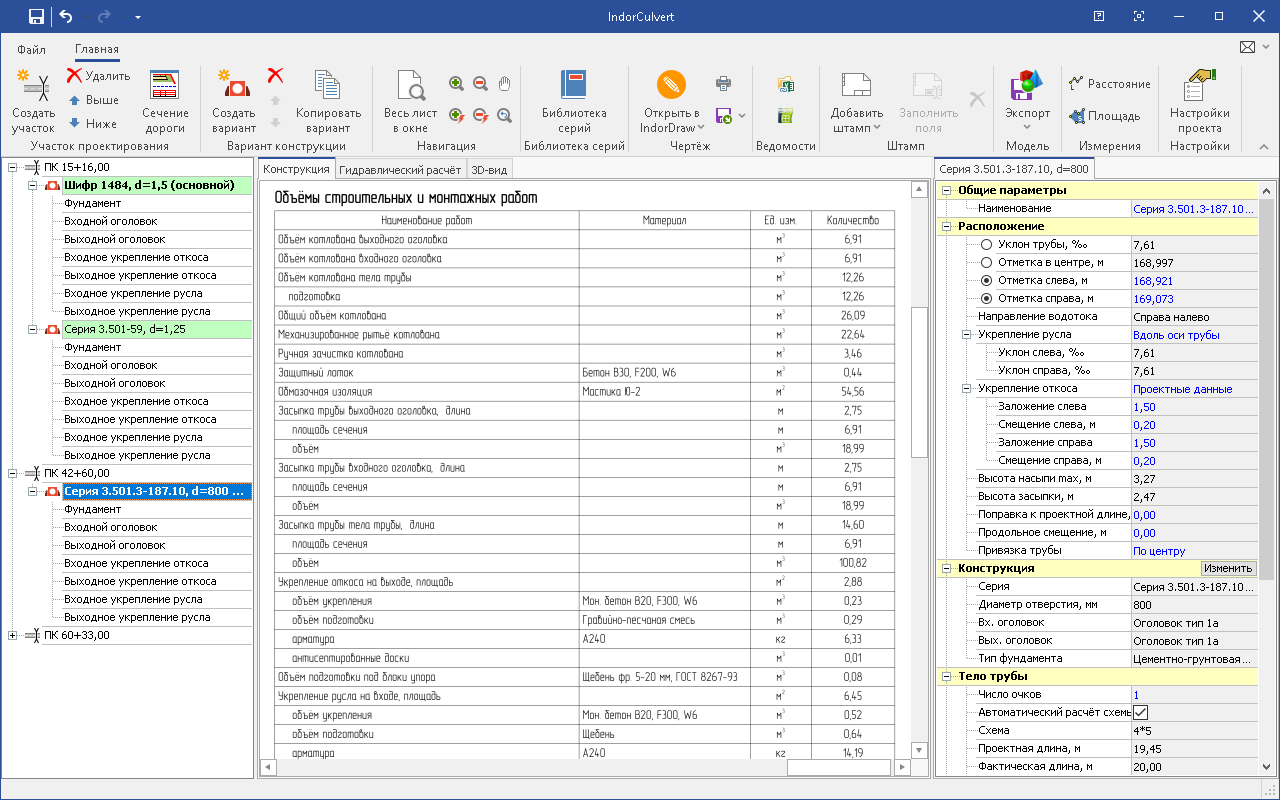

Ведомости

  • Ведомость проектных данных для укладки трубы.
  • Спецификация бетонных блоков и металла.
  • Ведомость объёмов строительных и монтажных работ.
Ведомости
Ведомости

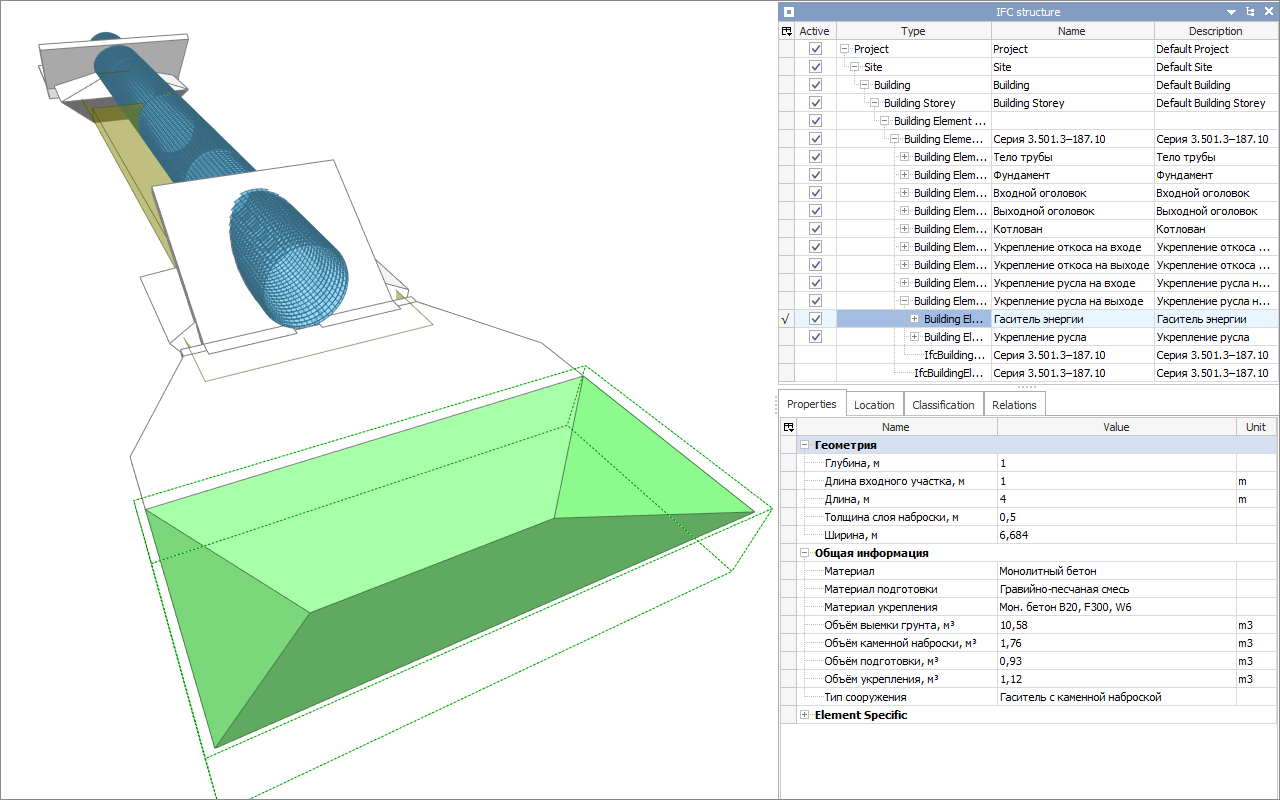

Трёхмерная модель

  • Формирование 3D-модели трубы по заданным параметрам.
  • Экспорт информационной модели трубы со всеми необходимыми атрибутами каждого элемента конструкции в форматы OBJ, IFC и др. (при наличии BIM-модуля).
Трёхмерная модель
Трёхмерная модель

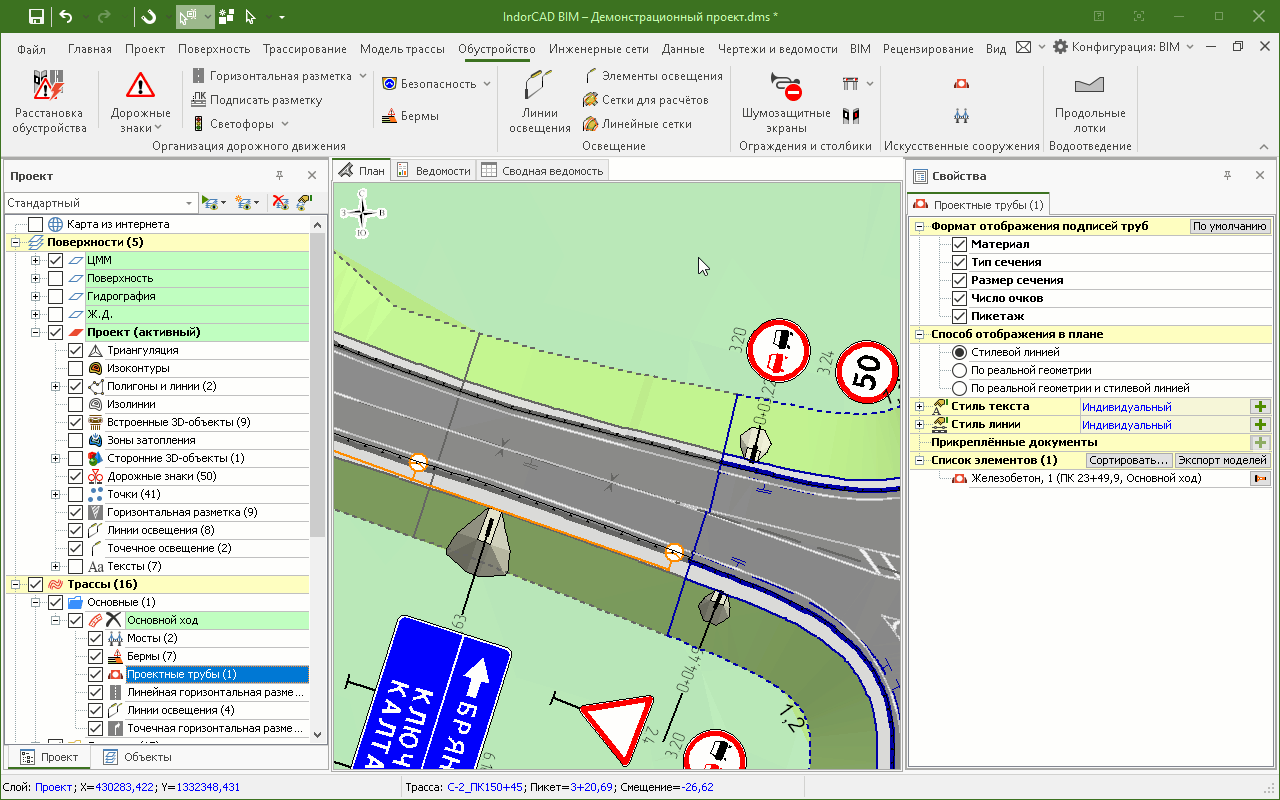

IndorCAD + IndorCulvert

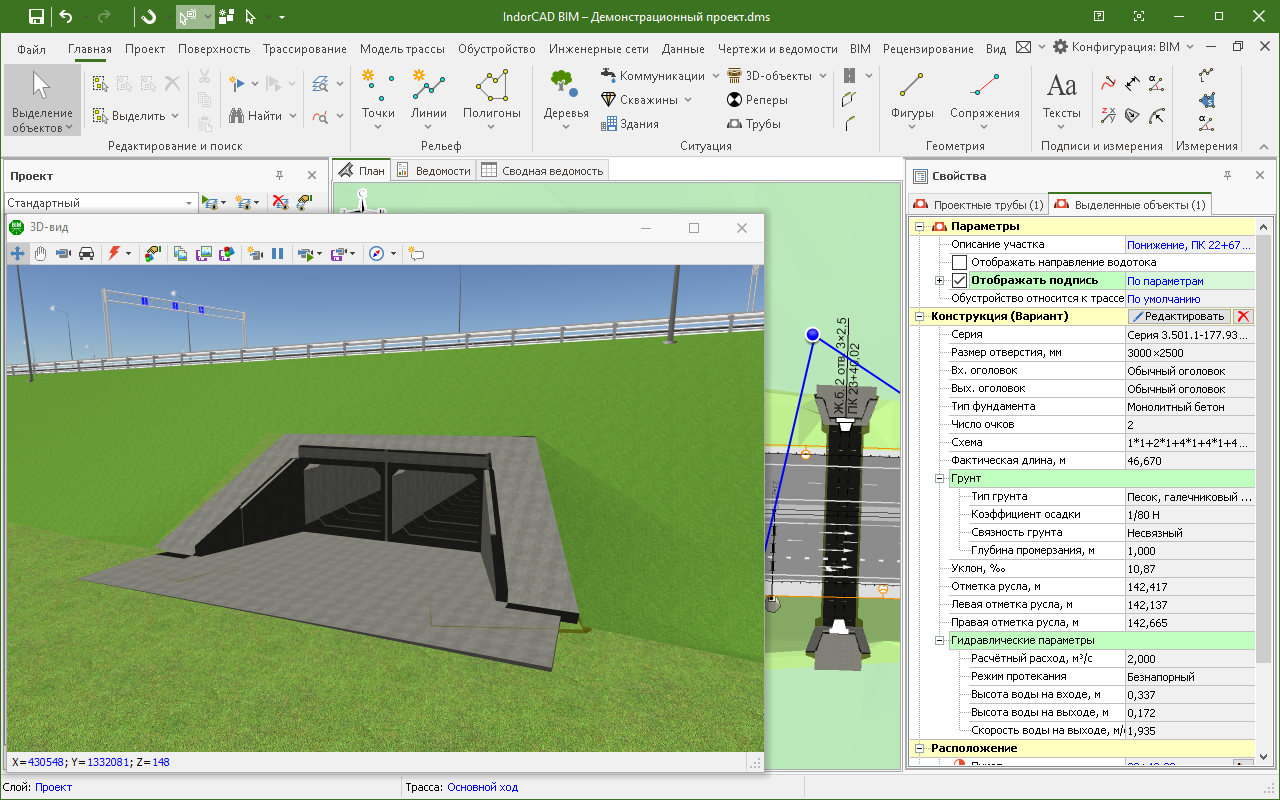

  • Данные о поперечном сечении дороги и земли передаются из IndorCAD в IndorCulvert автоматически.
  • Сводная информационная модель дороги, выгруженная из проекта IndorCAD, содержит детальные модели проектируемых труб.
IndorCAD + IndorCulvert
IndorCAD + IndorCulvert

Преимущества

Обширная библиотека типовых проектов
Включает более 20 типовых альбомов железобетонных и металлических водопропускных труб.
Проверка конструкции на нормативные требования
Система автоматически выводит предупреждения при несоблюдении условий проектирования.
Гидравлический расчёт
Содержит график водопропускной способности трубы и основные гидравлические характеристики конструкции.
BIM-модель
Система IndorCulvert формирует полноценную информационную модель искусственного сооружения.

Что нового

Информационная модель

  • BIM-модель водопропускной трубы расширена конструкцией укрепления откосов насыпи (подробнее).

Конструкция

  • Реализована разбивка укреплений откосов и русел из монолитного бетона на карты. В качестве планок-разделителей можно выбрать антисептированные доски или асфальтовые планки. Планки учитываются в ведомости объёмов строительных и монтажных работ.
  • Стало возможным редактировать положение укреплений откосов насыпи. Укрепления можно автоматически уложить по заданному откосу проектной поверхности или вручную задать угол заложения и смещение укрепления вдоль трубы.
  • Для стальных электросварных прямошовных труб ГОСТ 10704-91 реализован выбор толщины стенки звеньев.

Поддержка типовых альбомов

  • Добавлена серия 3.501.3-184.03. Трубы из гофрированного металла (подробнее).

Конструкция

  • Металлические гофрированные трубы серий 3.501.3-183.01, 3.501.3-184.03, 3.501.3-185.03: возможность формировать конструкции с вертикальным оголовком для любых диаметров.
  • Стальные электросварные прямошовные трубы ГОСТ 10704-91:
    • добавлена песчано-гравийная подушка под телом трубы;
    • реализован расчёт работ по оборачиванию трубы геотекстилем.
  • Геометрические параметры укреплений откосов задаются с точностью до 0,001 м.

Информационная модель

  • Экспорт в IFC: BIM-модель водопропускной трубы дополнена конструкциями укрепления входного и выходного русла.
  • В информационную модель водопропускной трубы добавлены новые атрибуты (подробнее):
    • объём котлована;
    • фундамент: материал подготовки, материал лекальных блоков;
    • оголовки: материал портальной стенки, свойства откосных стенок;
    • укрепление откосов: объёмы слоёв подготовки и укрепления, вес арматуры, материал блоков упора;
    • укрепление русла: свойства укрепления области лотка, свойства основной части укрепления, свойства гасителя;
    • металлические гофрированные трубы: свойства лотка МГТ, объём цементно-грунтовой подушки.

Ведомость объёмов работ

  • Для укрепления русла выделяется объём основной части укрепления и объём лотка.
  • Реализован расчёт объёмов работ по гидроизоляции для гофрированных труб по реальной геометрии.

Поддержка типовых альбомов

  • Для серии 3.501.1–177.93 поддержаны типовые конструкции как для автомобильных, так и для железных дорог (подробнее).

Конструкция

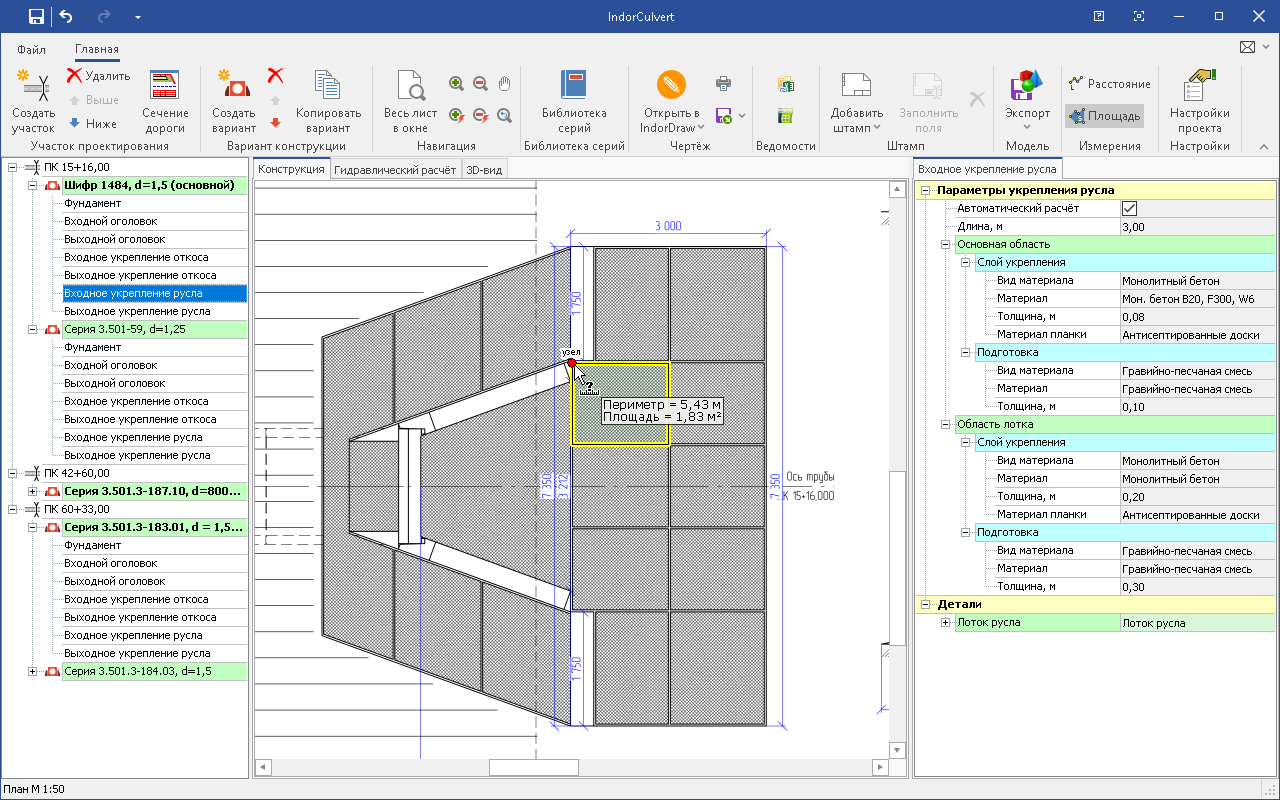

  • Для укреплений русла введены новые варианты расположения: вдоль оси трубы, горизонтально, с заданным уклоном.
  • Возможность задавать несколько слоёв подготовки под фундамент.
  • Выбор толщины звеньев тела трубы.
  • Редактирование высоты укреплений откосов и размеров гасителя.
  • Гидравлический расчёт: добавлена возможность задавать скорость воды на входе трубы.
  • Добавлены предупреждения: о превышении уклона трубы значения 20 ‰; о переходе режима протекания воды в трубе в полунапорный; о превышении значения минимальной высоты засыпки трубы.

Поддержка типовых альбомов

  • Серия Б3.008.1–3.12 . Трубы железобетонные (Республика Беларусь).
  • Стальные электросварные прямошовные трубы по ГОСТ 10704–91 .
  • Серия 3.501-59 . Круглые трубы.

Ведомость объёмов работ

  • Добавлен объём выемки грунта для гасителя и каменной рисбермы.
  • Выведен объём подготовки под блоки упора.

Чертёж

  • Ступенчатое отображение звеньев на продольном разрезе.
  • Добавлены конусы укрепления откоса.

Свойства участка проектирования и трубы

  • Для металлических труб добавлен материал лотка МГТ Щебёночная отсыпка на слое из геотекстиля.
  • Добавлен параметр Длина пикета в свойства участка проектирования.
  • Введена возможность отключения работ Оборачивание геотекстилем для гофрированных труб.

Поддерживаемые стандарты и типовые серии

Нормативные документы

  • ГОСТ 10704–91. Трубы стальные электросварные прямошовные. — Введ. 1993–01–01.— М., 1991. — 20 с.
  • СП 35.13330.2011. Мосты и трубы. Актуализированная редакция СНиП 2.05.03–84. — Введ. 2011–05–20.— М.: ОАО «ЦПП», 2011. — 345 с.
  • СП 50–101–2004. Проектирование и устройство оснований и фундаментов зданий и сооружений. — Введ. 2004–03–09.— М.: ФГУП «ЦПП», 2005. — 137 с.
  • ОДМ 218.2.2001–2009. Рекомендации по проектированию и строительству водопропускных сооружений из металлических гофрированных структур на автомобильных дорогах общего пользования с учетом региональных условий (дорожно-климатических зон). — Введ. 2009–08–01.— М.: ФГУП «Информавтодор», 2005. — 201 с.

Типовые альбомы

  • Серия 3.501.1–144, ЗПК. Трубы водопропускные железобетонные круглые с плоским опиранием для железных и автомобильных дорог.
  • Серия 3.501.1–144, КЗ. Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог.
  • Серия 3.501.1–156. Укрепление русел, конусов и откосов насыпи.
  • Серия 3.501.1–177.93. Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог.
  • Серия 3.501.3–183.01. Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог.
  • Серия 3.501.3–184.03. Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог.
  • Серия 3.501.3–185.03. Конструкции из гофрированного металла с гофром 150×50 мм для железных и автомобильных дорог.
  • Серия 3.501.3–187.10. Трубы спиральновитые из гофрированного металла.
  • Серия 3.501–59. Круглые трубы.
  • Серия 503–7–015.90. Трубы водопропускные круглые железобетонные из длинномерных звеньев.
  • Серия 57–368. Трубы из полуколец.
  • Серия ТПР 503–7–015.90 (Т). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТБ). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТБП). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТП). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТС). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТСП). Трубы круглые из длинномерных звеньев.
  • Серия ТПР 503–7–015.90 (ТФП). Трубы круглые из длинномерных звеньев.
  • Серия Б3.008.1–3.12. Трубы железобетонные (Республика Беларусь).
  • Шифр 1484. Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог.
  • Шифр 2119РЧ. Трубы водопропускные железобетонные прямоугольные сборные для железных и автомобильных дорог.
  • Шифр 2175РЧ. Трубы водопропускные железобетонные круглые с плоским опиранием для железных и автомобильных дорог.
