Серия 3.501.3-186.09 Трубы водопропускные из гофрированного
металла.
Конструкция:
Многослойная подготовка под укрепления откосов и русел
(подробнее).
Формирование трапецеидальных откосов и откосов с полкой
(подробнее).
Библиотека типовых альбомов

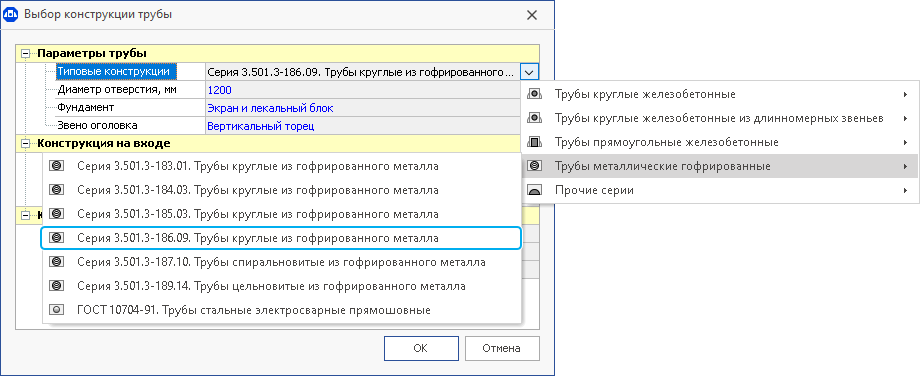

В библиотеку типовых конструкций добавлена серия 3.501.3-186.09
Трубы водопропускные из гофрированного металла.
Конструкция

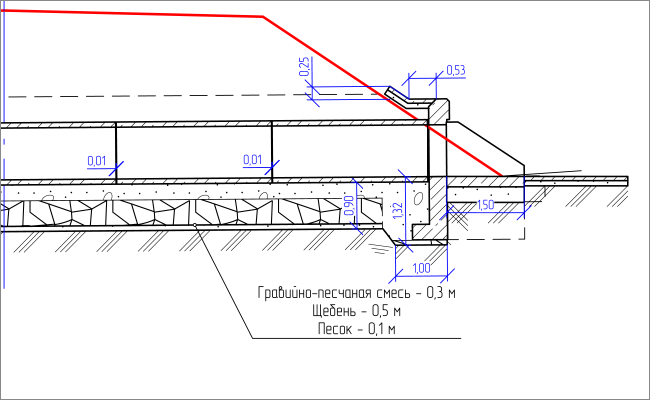

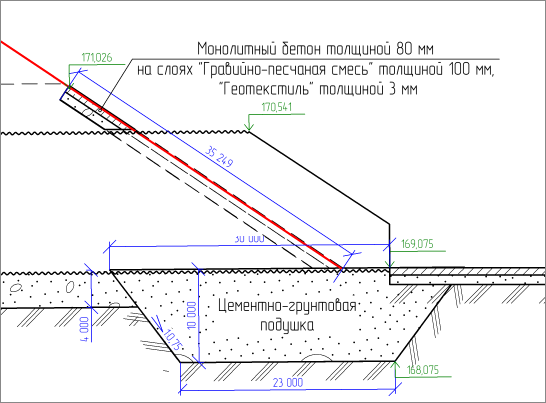

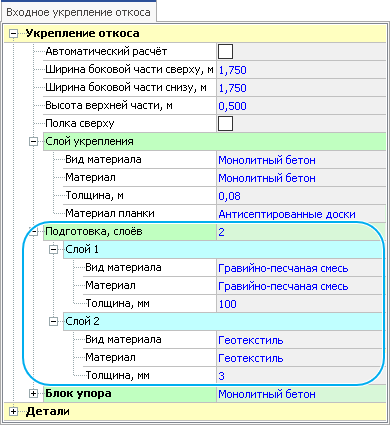

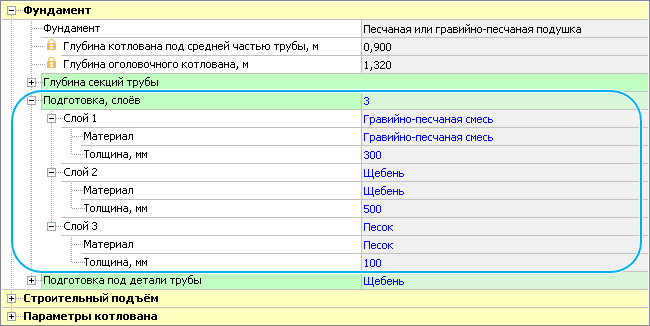

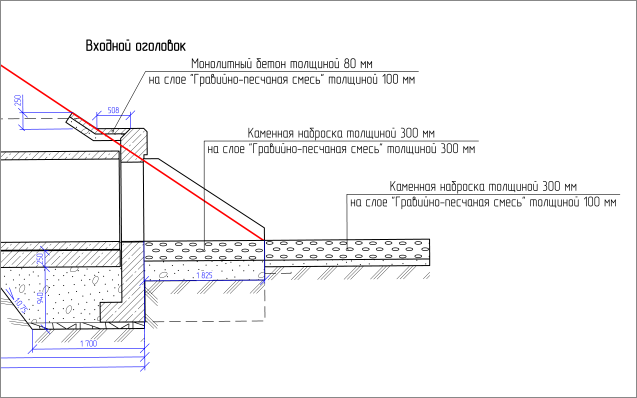

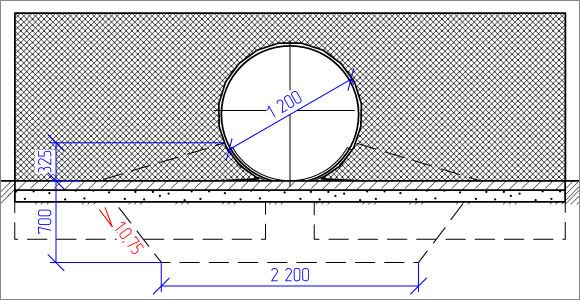

Реализована многослойная подготовка под укрепления откосов и русел.

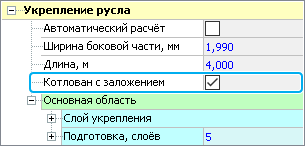

Теперь в свойствах укреплений в разделе Подготовка слоёв
можно задавать количество слоёв подготовки, а затем для каждого слоя

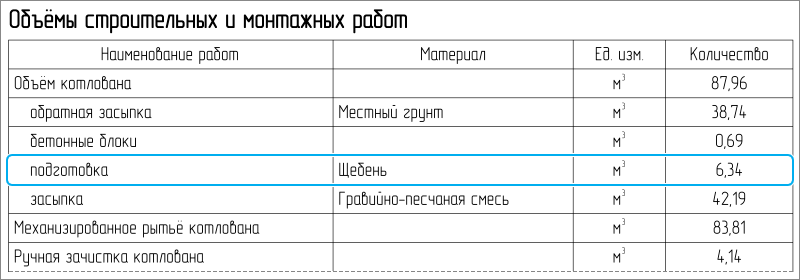

указывать его материал и толщину. Объём каждого слоя учитывается
в ведомости строительных и монтажных работ.

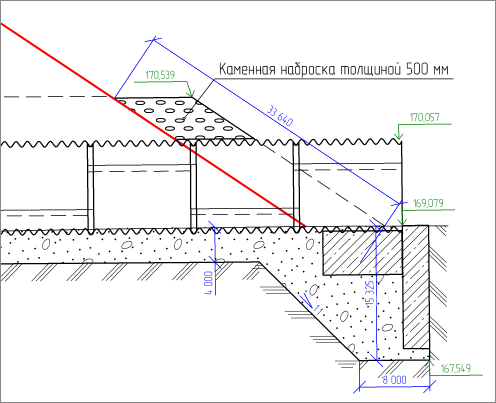

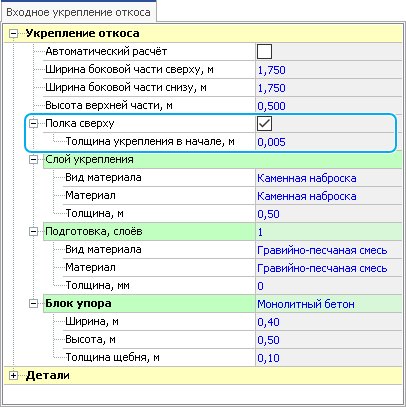

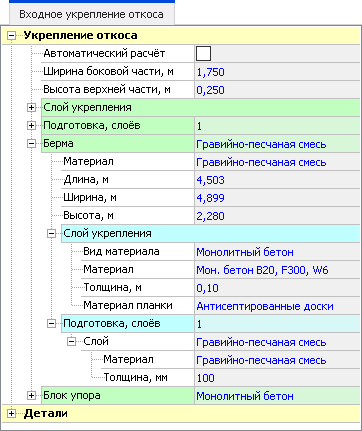

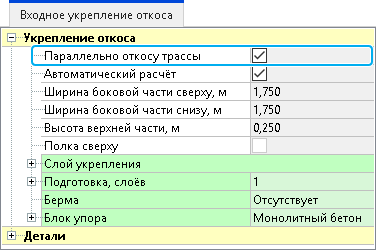

Укрепления откосов теперь можно формировать с полкой. Для этого в свойствах
укрепления отключите автоматический расчёт параметров и включите опцию
Полка сверху.

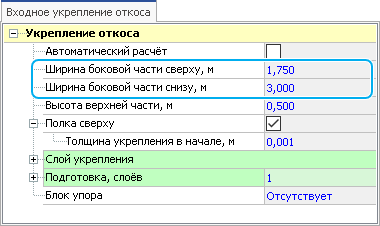

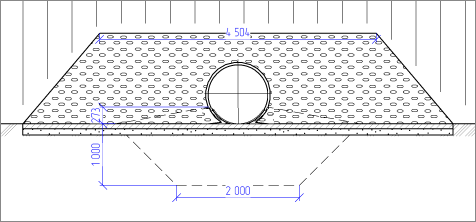

Для конструкций с воротниковым оголовком появилась возможность
отдельно задавать ширину укрепления откоса по верху и по низу.
Выпуск обновлений от 05.02.2024
Сборка 6854
!
Библиотека типовых альбомов:
Серия 3.501.3-189.14
Трубы цельновитые из гофрированного металла
(подробнее).
Конструкция:
Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь
высотные отметки и уклон трубы задаются по двум параметрам.
Библиотека типовых альбомов

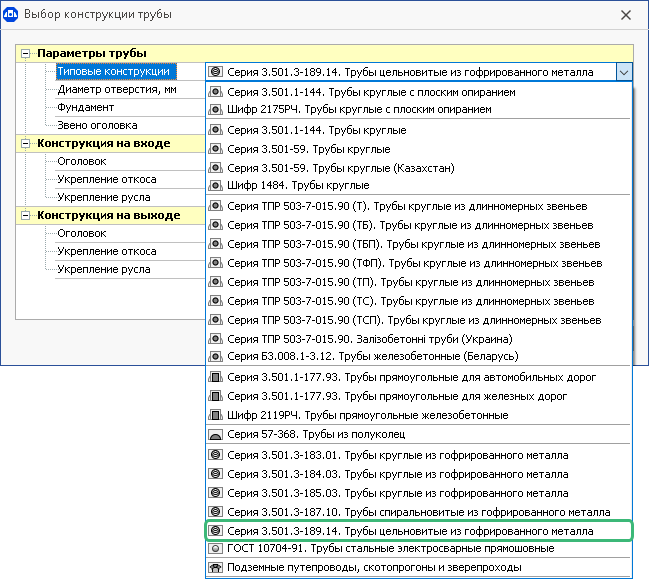

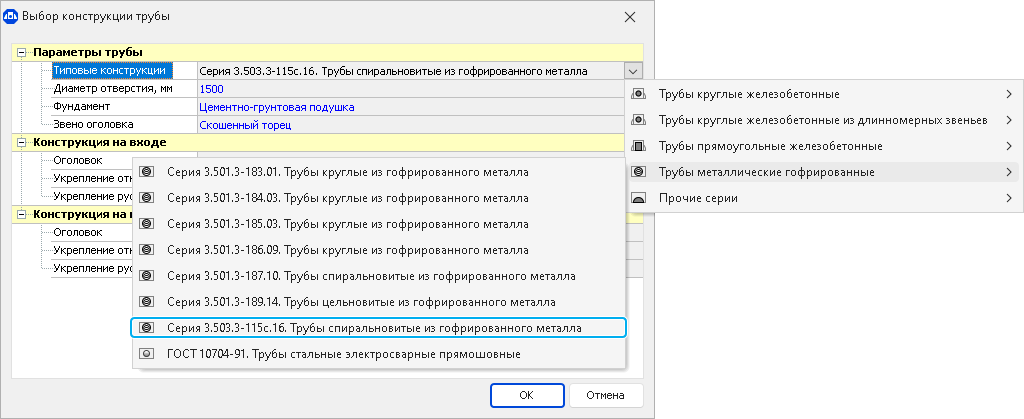

В библиотеку типовых конструкций добавлена серия 3.501.3-189.14
Трубы цельновитые из гофрированного металла.
Конструкция

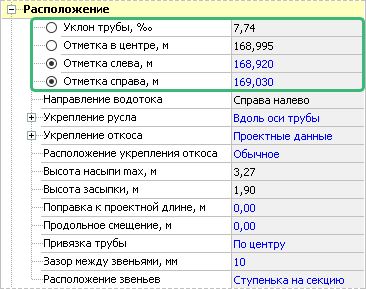

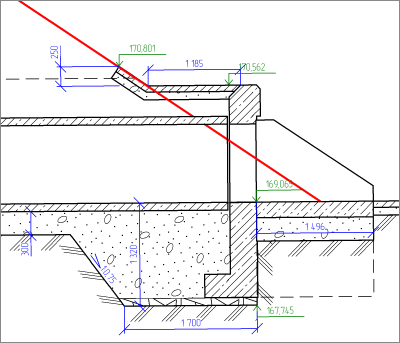

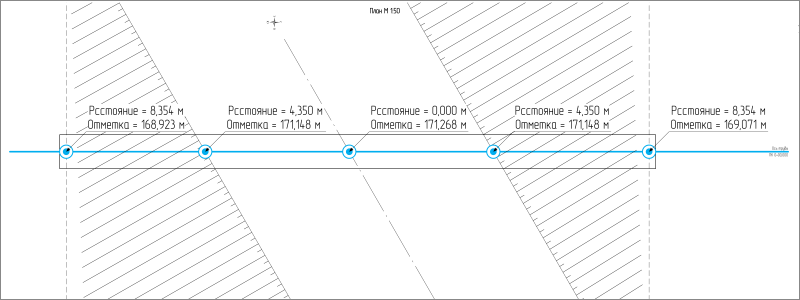

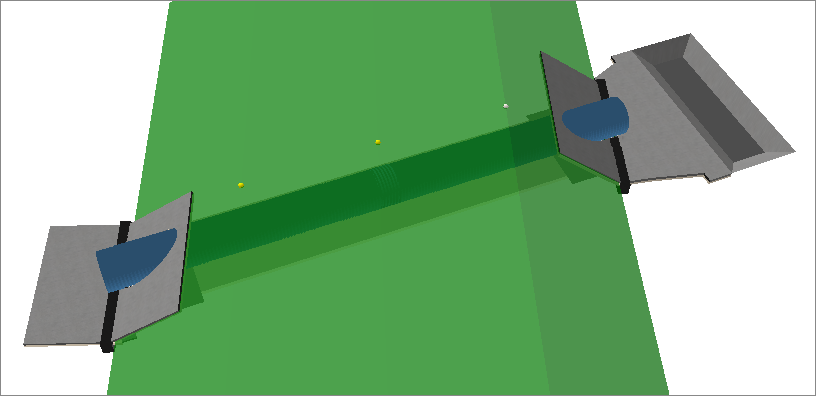

Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь высотные
отметки и уклон трубы задаются по двум параметрам. В свойствах
трубы в разделе Расположение выберите
параметры, которые вам известны, например, отметку лотка трубы слева
и справа, и введите их значения. Система фиксирует заданные отметки
и автоматически пересчитывает остальные параметры.

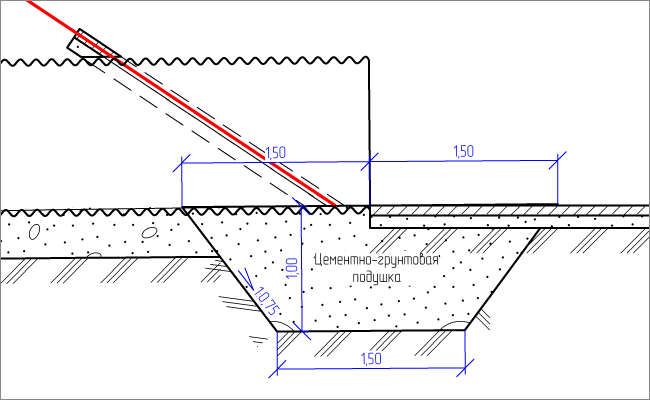

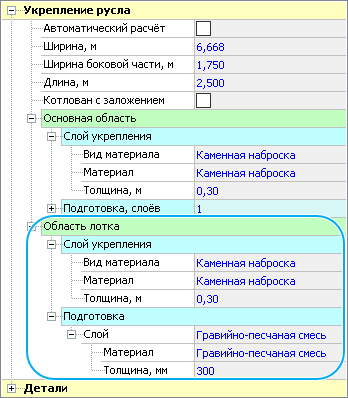

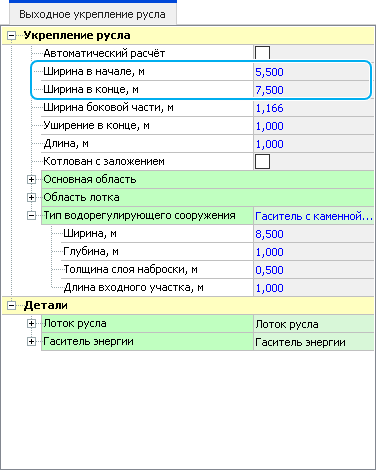

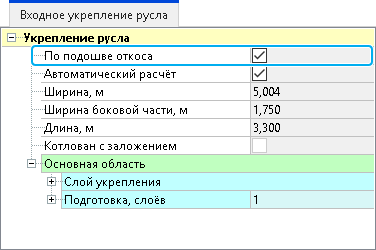

Ширина укрепления русла теперь задаётся независимо от ширины укрепления
откоса. Уширение укрепления русла определяется относительно края выходного звена
трубы.
Для укреплений откоса и русла максимально допустимая толщина слоя
укрепления увеличена до 2 метров.
Для конструкций с воротниковым укреплением откосов максимально
допустимое
смещение укрепления увеличено до 3 метров.
Проверка
Добавлено предупреждение о недостаточной высоте отверстия трубы
в зависимости от её длины согласно СП 35.13330.2011, п. 5.13.

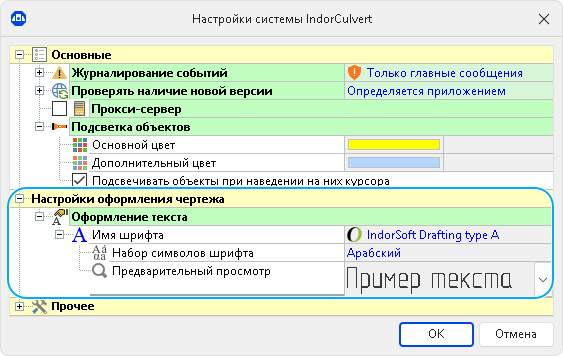

В промежуточных патчах сообщаем о небольших, но полезных нововведениях в самой
системе:
