Теперь в проекты IndorCAD можно добавлять трёхмерные объекты в формате IFC — они размещаются точно в исходных координатах. Кроме того, реализован экспорт различных объектов проекта в единый файл IFC. Эти функции открывают новые возможности для анализа и контроля данных при обмене информационными моделями между различным ПО.

Мосты и путепроводы, надземные пешеходные переходы, трансформаторные подстанции и многие другие конструкции могут моделироваться и детально прорабатываться в различных BIM-системах. Используя универсальный для строительной отрасли формат IFC, вы можете добавлять такие объекты в проекты IndorCAD — они размещаются в проекте в исходных для объекта координатах.

Импорт моделей в исходных координатах позволяет решить различные прикладные задачи:

• проверить проектируемую модель автомобильной дороги на коллизии с импортированными объектами;
• собрать полноценную BIM-модель в едином координатном пространстве;
• оформить 3D-вид сцены для создания презентационных материалов.

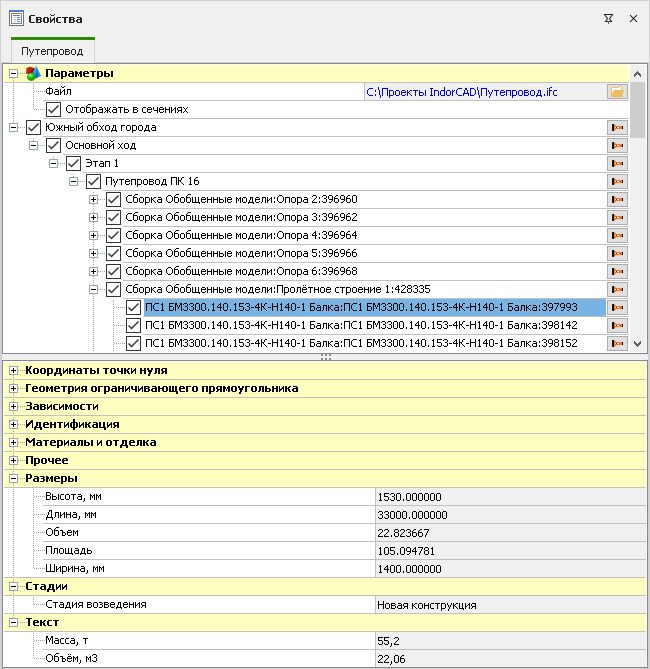

Загруженные модели отображаются на плане, в сечениях и, конечно, в 3D-виде.

•

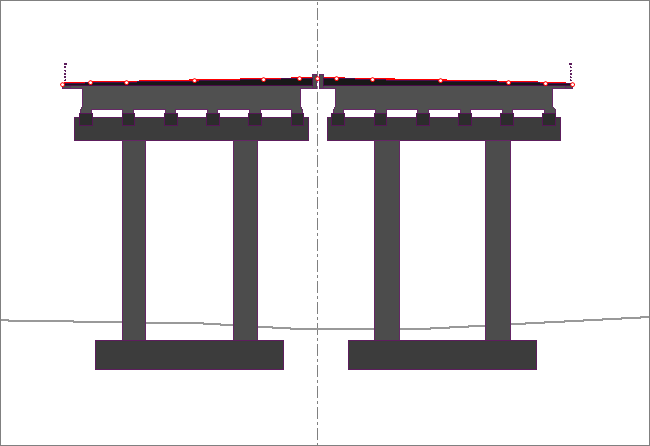

  Сечение 3D-модели в редакторе поперечных профилей
•

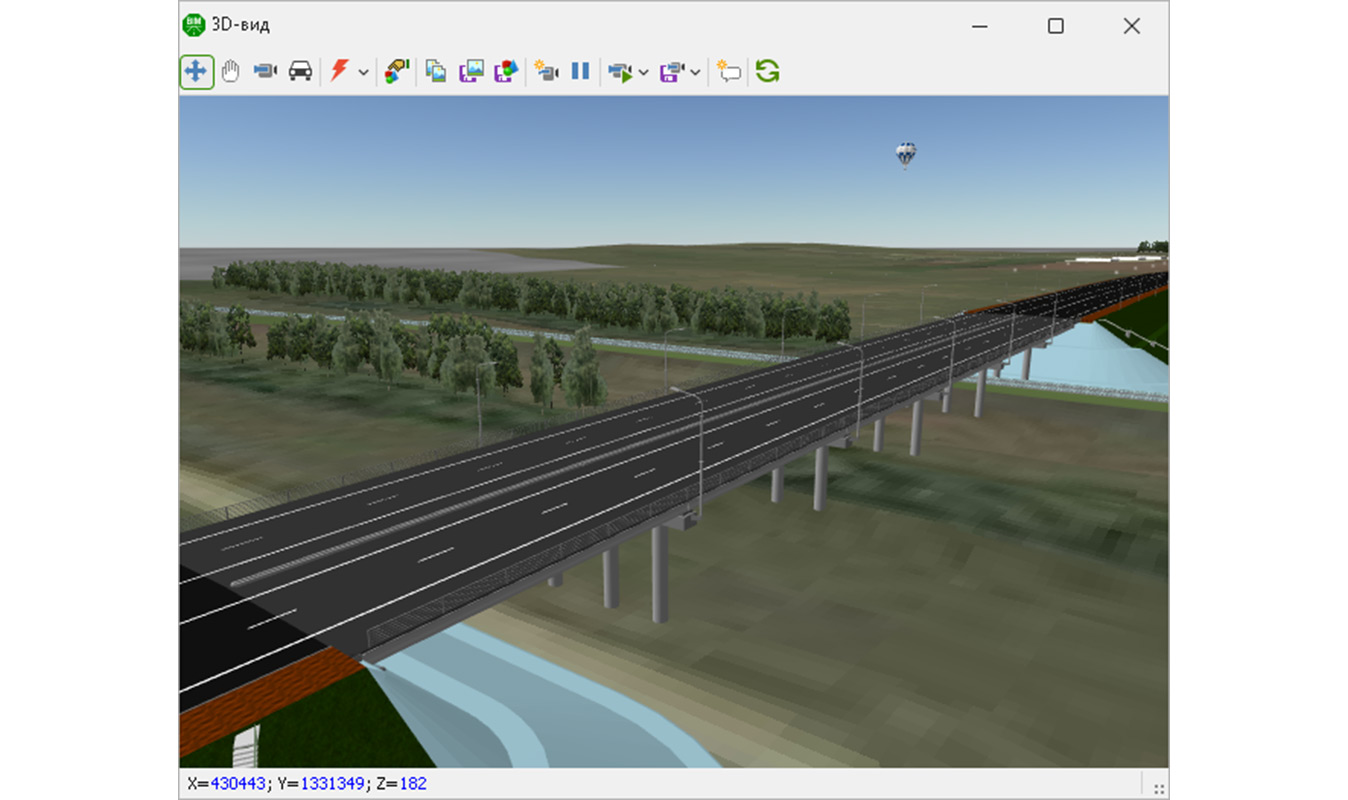

  3D-модель в окне 3D-вида

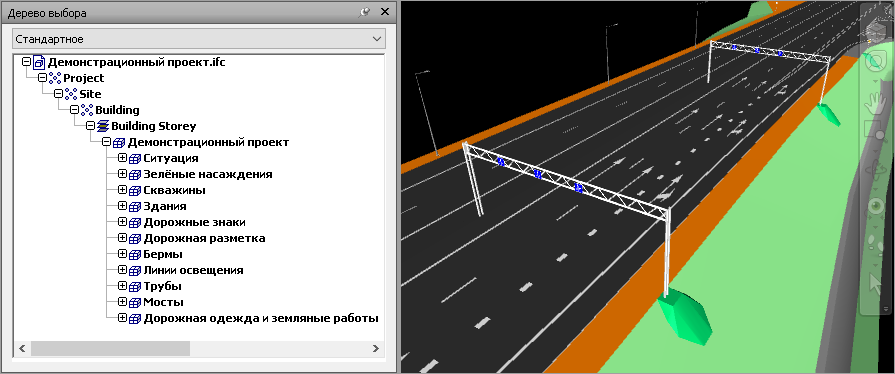

Создать IFC-файл, который представлял бы собой сводную модель проекта или его отдельных частей, теперь можно средствами системы IndorCAD.

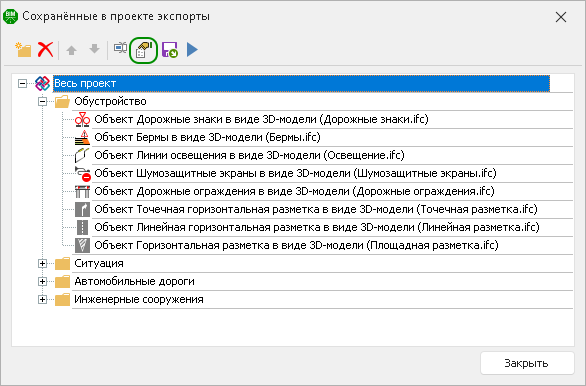

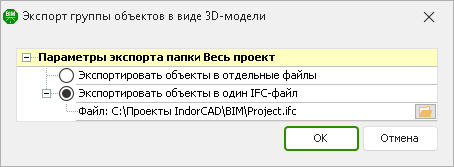

Для этого в окне пакетного экспорта необходимо собрать в одну папку те виды объектов, которые должны входить в состав IFC-файла. Затем в настройках папки выбрать способ экспорта объектов, содержащихся в ней, — экспорт в один IFC-файл.

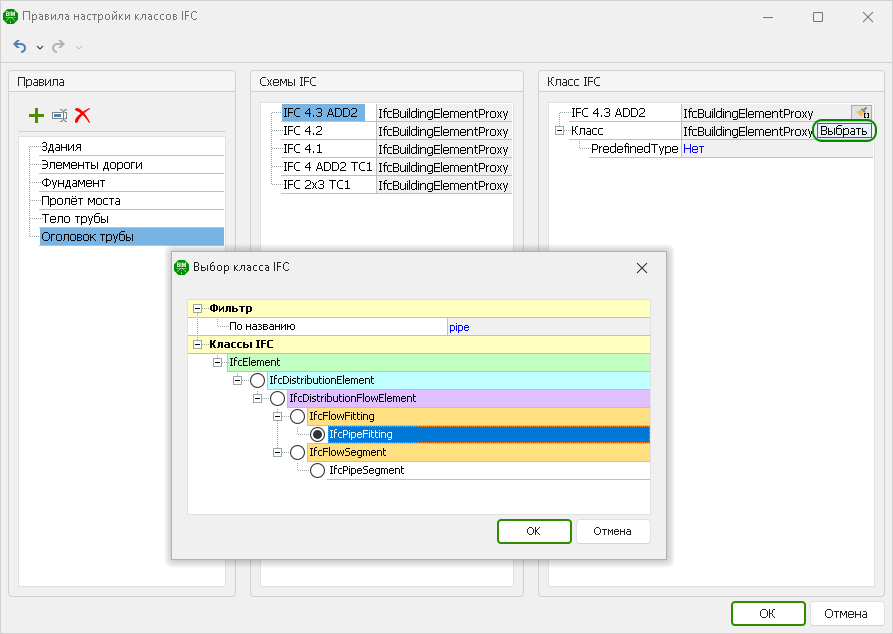

Изменения коснулись и настроек формирования моделей. Так, более удобным стал поиск требуемого класса IFC: из всего многообразия классов можно быстро найти нужный с помощью фильтра по названию.
