В актуальной версии системы проектирования организации дорожного движения IndorTrafficPlan доступны новые объекты ИТС, подпорные стенки и секции с «белыми человечками» для светофоров.

В 2023 году мы опубликовали 3 выпуска обновлений наших систем, и сейчас мы завершаем описание возможностей, реализованных в наших программных продуктах в течение года.

Напомним, полные перечни нововведений приводятся в списках изменений, публикуемых в самих программах на вкладке Файл в разделе Справка. О самых значимых функциях мы рассказываем в новостях сайта, чтобы пользователи могли быстрее и легче применить в своей работе полезные нововведения.

Десятки тысяч единиц различного оборудования устанавливаются на автомобильных дорогах для повышения безопасности и оптимизации дорожного движения. Отобразить многообразие этих элементов при создании схем организации движения проектировщику позволяет система IndorTrafficPlan.

Объекты ИТС

Комплекс встроенных в дорожную инфраструктуру информационных, коммуникационных и управленческих технологий представляет собой интеллектуальную транспортную систему.

ИТС включает в себя оборудование для метеорологического мониторинга, информирования пользователей, мониторинга параметров транспортного потока, управления содержанием автомобильных дорог, видеонаблюдения.

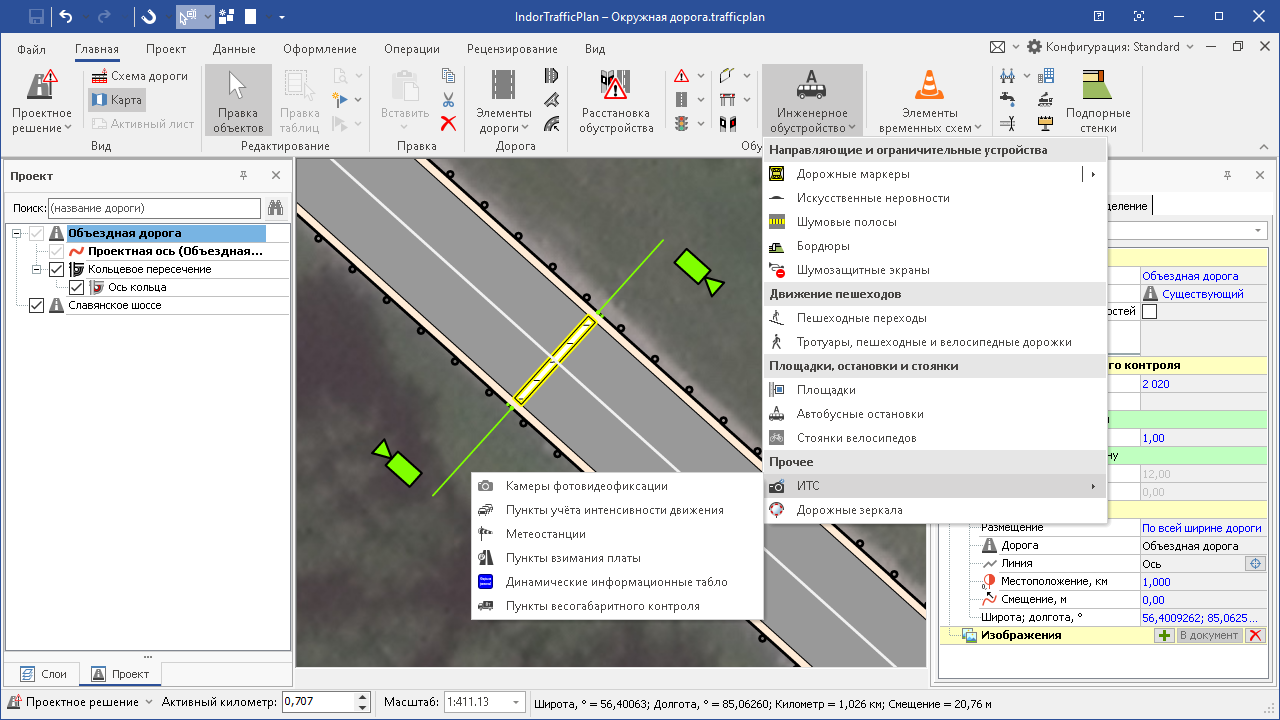

Включить в схемы ОДД элементы ИТС в IndorTrafficPlan можно с помощью объектов, расположенных в соответствующей группе на вкладке Инженерное обустройство.

В число объектов ИТС, помимо камер фотовидеофиксации, о которых мы писали ранее, входят ещё 5 видов:

• пункты учёта интенсивности движения;
• метеостанции;
• пункты взимания платы;
• динамические информационные табло;

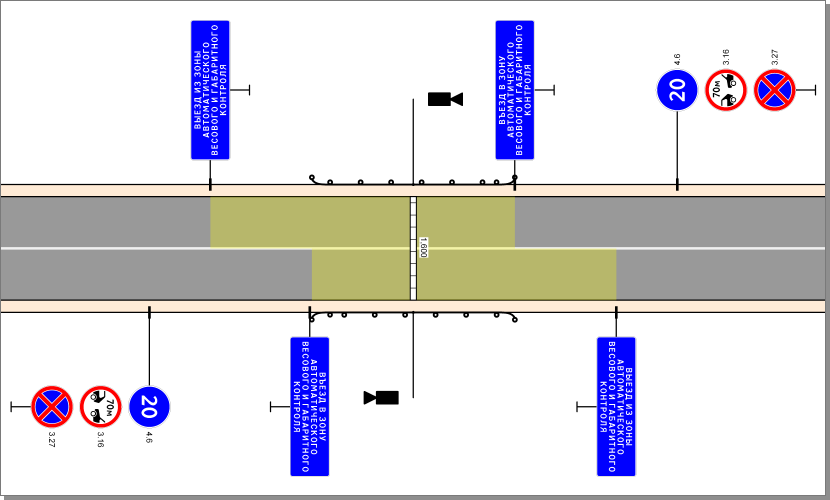

• пункты весогабаритного контроля.

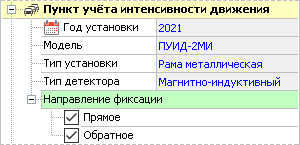

Объектам можно задавать различные параметры, такие как год, модель, тип установки и другие.

Для пунктов учёта интенсивности движения тип детектора задаётся в соответствии с ОДМ 218.2.032–2013.

Для динамических информационных табло можно выбрать тип сообщения из стандартного списка по ГОСТ Р 56351–2015: оперативное управление, мультиобъектное ориентирование, монообъектное ориентирование, маршрутное ориентирование, информирование о парковках, информационный сервис, «ДИТ выключен».

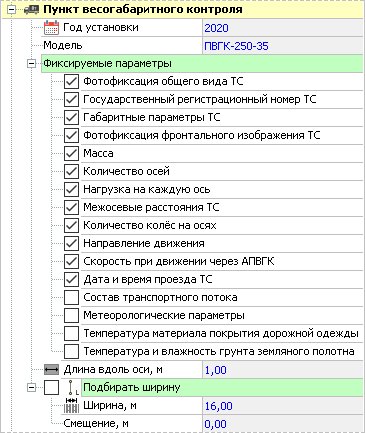

Для пунктов весогабаритного контроля можно указать фиксируемые параметры по ПНСТ 663–2022.

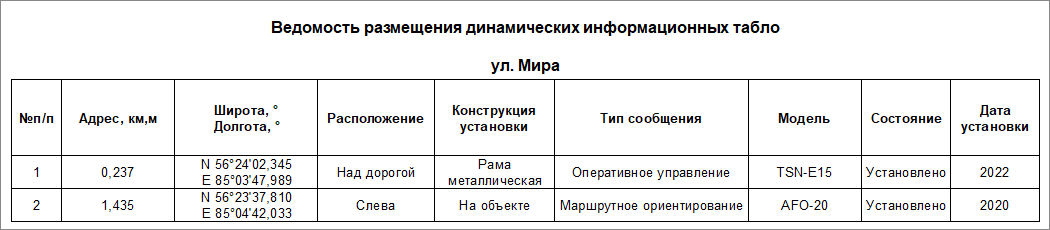

По всем объектам ИТС можно автоматически формировать ведомости.

Подпорные стенки

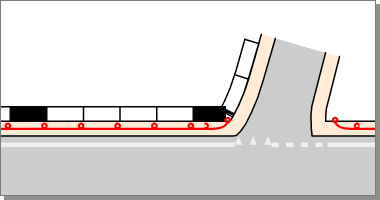

Для обозначения на схеме ОДД удерживающих инженерных устройств был реализован новый объект ситуации Подпорная стенка.

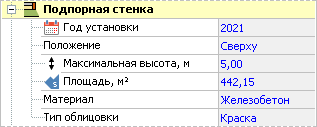

Среди параметров объекта можно указать год установки, положение, максимальную высоту, площадь, материал, тип облицовки.

Все данные по объекту, а также информация о местоположении и протяжённость выводятся в ведомость подпорных стенок.

Информационные световые секции светофоров

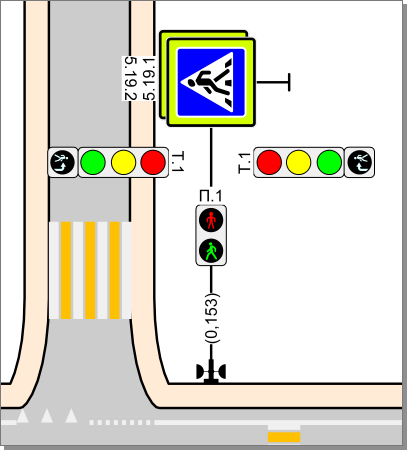

Выделенные в ГОСТ Р 52289–2019 информационные световые секции с «белыми человечками» для транспортных светофоров также можно отобразить на схемах ОДД, проектируемых в актуальной версии IndorTrafficPlan.

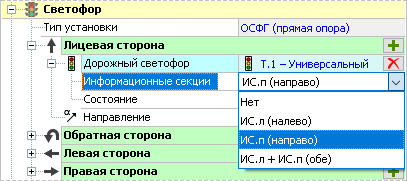

При создании светофора типа Т.1 к объекту можно добавить нужную информационную секцию.

Информационные световые секции автоматически учитываются в ведомостях светофоров.

• Дайджест новостей этого года по системе IndorTrafficPlan

• 👉Использование данных панорамного видео
• 👉Динамический линейный график
• 👉Отрисовка объектов
• 👉Новые объекты инженерного обустройства
• 👉Ведомости технических средств ОДД

Используйте новые объекты, чтобы сокращать время работы над проектом и получать ведомости по ним!
