Библиотека системы IndorCulvert содержит более 20 различных серий водопропускных труб. Для всех доступных типов труб реализована возможность формировать 3D-модель укреплений откосов. Отображая модель в 3D-виде и в составе информационной модели, можно контролировать точность построения геометрии сооружений, находить и устранять коллизии.

Ранее мы рассказывали о добавлении 3D-моделей укреплений откосов для труб с воротниковыми оголовками. Теперь такие трёхмерные тела формируются для труб всех типовых альбомов, доступных в системе.

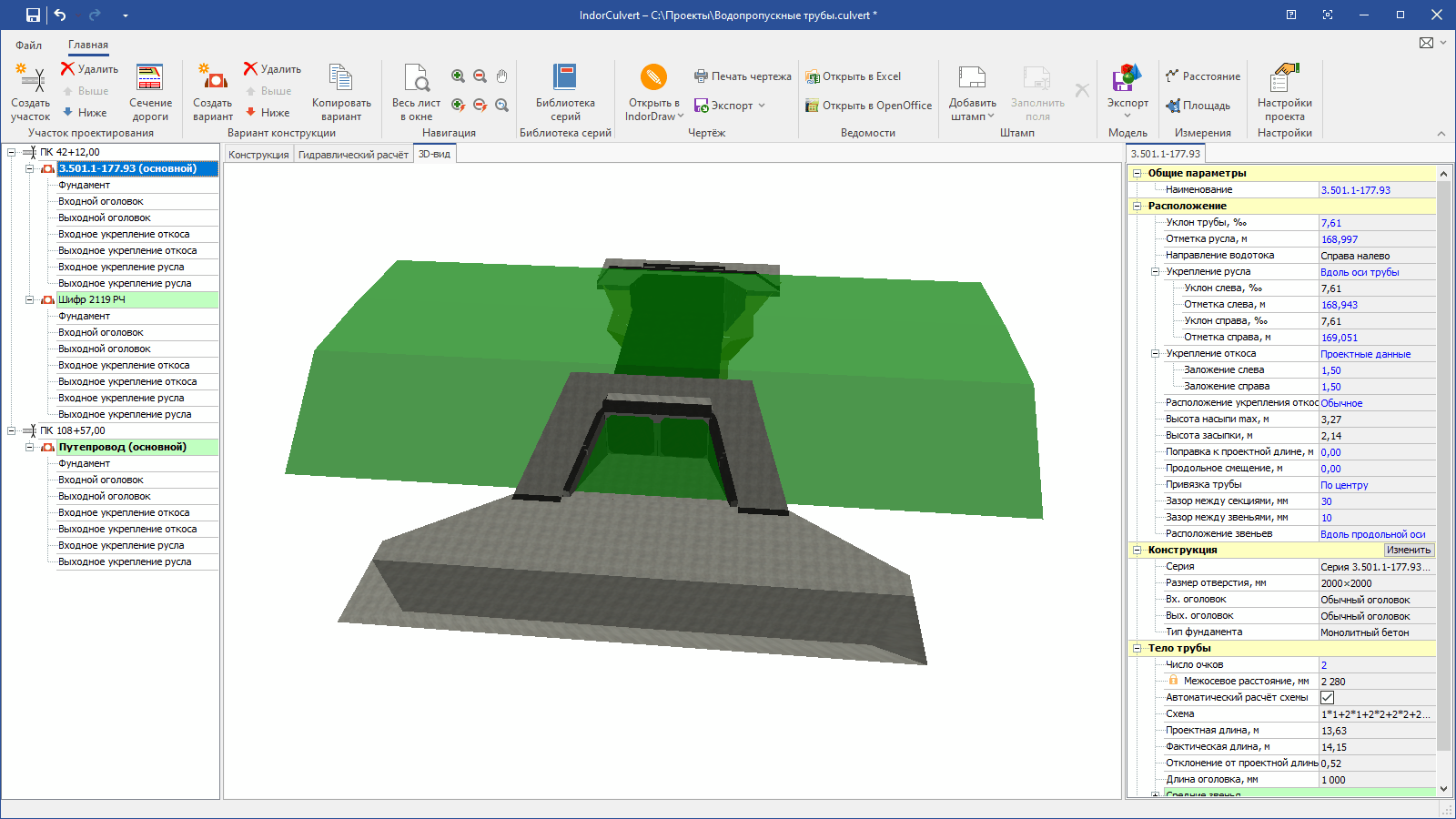

3D-модель укреплений откосов для водопропускных труб с раструбными оголовками

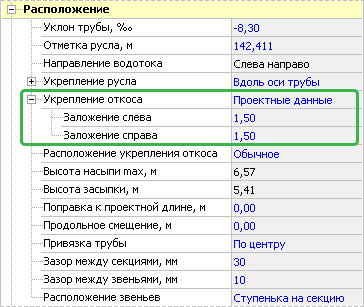

Укрепления откосов можно автоматически уложить по проектной поверхности или задать их положение вручную

3D-модели укреплений откосов в IndorCulvert формируются для труб следующих типовых проектов:

• Серия 3.501.1144, КЗ. Трубы водопропускные круглые железобетонные сборные для автомобильных дорог.
• Серия 3.501.1144, ЗПК. Трубы водопропускные железобетонные круглые с плоским опиранием для автомобильных дорог.
• Шифр 2175РЧ. Трубы водопропускные железобетонные круглые с плоским опиранием для автомобильных дорог.
• Шифр 1484. Трубы водопропускные круглые железобетонные сборные для автомобильных дорог.
• Серия 3.50159. Круглые трубы.
• Серия ТПР 5037015.90. Трубы водопропускные круглые железобетонные из длинномерных звеньев.
• Серия Б3.008.13.12. Трубы железобетонные (Республика Беларусь).
• Серия 3.501.1177.93. Трубы водопропускные железобетонные прямоугольные сборные для автомобильных и железных дорог.
• Шифр 2119РЧ. Трубы водопропускные железобетонные прямоугольные сборные для автомобильных дорог.
• Серия 57368. Трубы из полуколец.
• Серия 3.501.3183.01. Трубы водопропускные круглые из гофрированного металла для автомобильных дорог.
• Серия 3.501.3184.03. Трубы водопропускные круглые из гофрированного металла для автомобильных дорог.
• Серия 3.501.3185.03. Конструкции из гофрированного металла с гофром 150×50 мм для автомобильных дорог.
• Серия 3.501.3187.10. Трубы спиральновитые из гофрированного металла.
• ГОСТ 1070491. Трубы стальные электросварные прямошовные.

Возможность проектировать трубы в составе автомобильной дороги и экспортировать данные в IFC открывает лицензия IndorCAD BIM + IndorCulvert.
Все системы внесены в реестр российского ПО:
IndorCAD/BIM — рег. № 19297
IndorCulvert —  рег. № 3386
Комплект имеет гибкие варианты поставки от 49 000 ₽.
