Летнее обновление IndorCAD опубликовано. Теперь в системе доступно автоматическое создание листов чертежа плана вдоль трассы. Кроме того, появилась возможность дополнять параметры объектов земляных работ пользовательскими атрибутами.

Основные нововведения в IndorCAD 2023 будут доступны осенью. А реализованные возможности в летнем обновлении системы уже сейчас помогут сократить время проектирования автомобильных дорог.

Автоматическая раскладка листов чертежа

Подготовка чертежей — одна из основных задач инженера-проектировщика. Теперь её решение занимает у наших пользователей гораздо меньше времени: листы чертежа плана в летнем обновлении системы IndorCAD создаются автоматически. На раскладку листов чертежа вдоль многокилометровой трассы теперь уходит всего пара минут.

На вкладку Чертежи и ведомости мы добавили кнопку Разбить трассу на листы. В диалоговом окне с настройками достаточно выбрать трассу, вдоль которой нужно разместить листы чертежа, и задать размер листов.

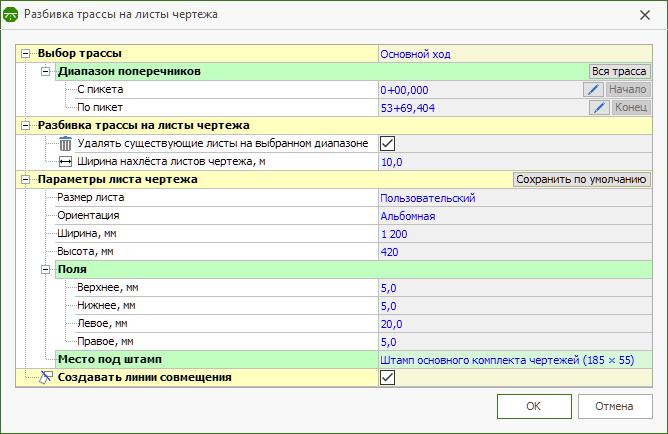

Диалоговое окно разбивки трассы на листы чертежа

При настройке параметров предлагаемую системой раскладку листов можно сразу же оценить и скорректировать: формируемые листы отображаются на плане в режиме предпросмотра. Вместе с листами чертежа автоматически создаются линии совмещения.

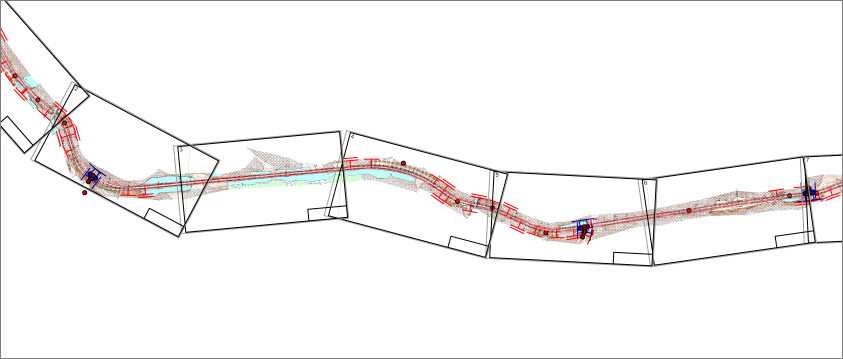

Автоматически сформированные по трассе листы чертежа

Новые библиотеки материалов

Мы продолжаем совершенствовать наполнение частных информационных моделей, экспортируемых из IndorCAD. На этот раз изменения коснулись моделей объектов земляных работ. Теперь в системе можно задавать материалы для слоёв насыпи и укреплений откосов, а также добавлять пользовательские атрибуты для укреплений откосов и кюветов, геосинтетики и насыпи.

В редактор поперечных профилей добавлены две новые библиотеки: материалов насыпи и материалов укреплений откосов и кюветов. В библиотеках можно настроить отображение материалов укреплений и слоёв насыпи в сечениях и 3D-виде и заполнить пользовательские атрибуты материалов.

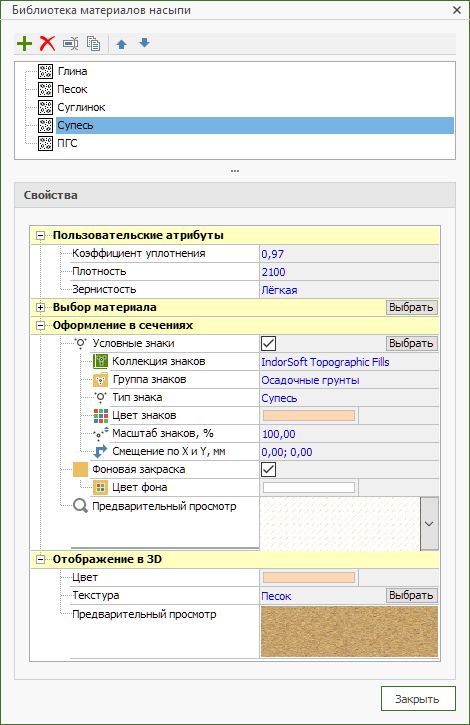

Новые библиотеки материалов для работы с поперечными профилями.
Насыпь

Материалы насыпи, хранящиеся в библиотеке, доступны для выбора в свойствах слоя насыпи. Когда для слоя насыпи задан материал, все его параметры передаются вместе с моделью при экспорте в формат IFC.

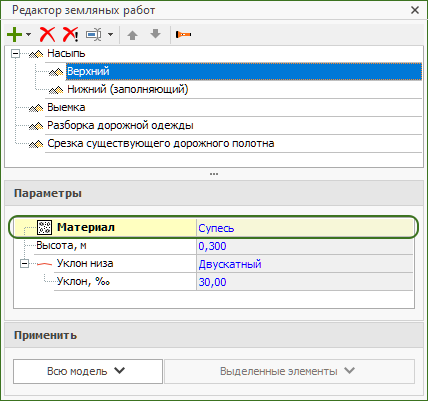

Выбор материалов для слоя насыпи

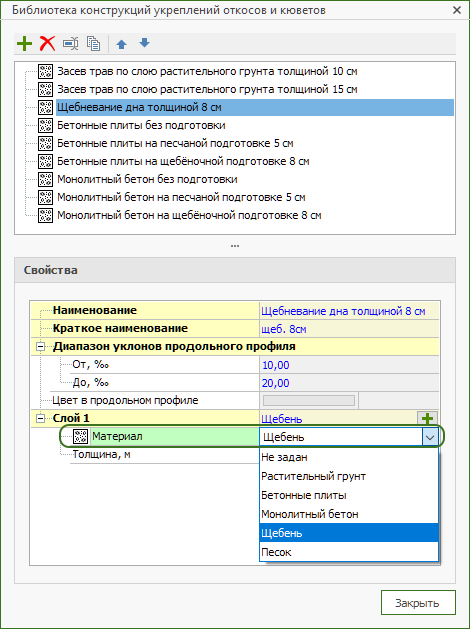

Материалы укреплений используются при настройке конструкций укреплений откосов и кюветов в соответствующей библиотеке. В выпадающем списке поля Материал доступны варианты, заданные в библиотеке материалов укреплений откосов и кюветов.

Новые библиотеки материалов для работы с поперечными профилями.
Укрепления откосов и кюветов

Также с летним обновлением появилась возможность задавать пользовательские атрибуты для материалов насыпи, укреплений и геосинтетики. Напомним, что создаются атрибуты на вкладке Проект > Настройки проекта > Пользовательские атрибуты. Заполнить значения для конкретных материалов можно в соответствующих библиотеках.

О других улучшениях IndorCAD можно узнать в Списке изменений, приведённом в самом программном продукте на вкладке Файл в разделе Справка.
